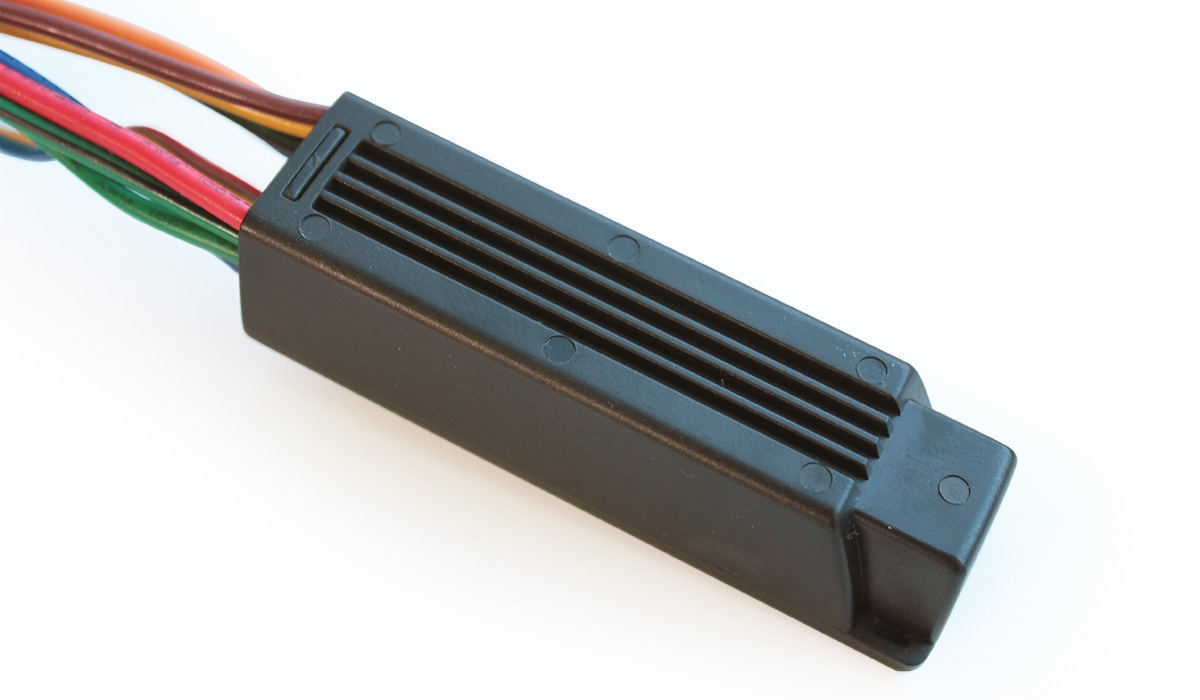

Охранно-противоугонная микросистема Pandect X-3190UA
Микросигнализация Pandect X-3190 c широким набором интерфейсов 2CAN, LIN, IMMO-KEY, Bluetooth, 868MHz LoRa, GSM/GPRS является аналогом существующих Pandect X-3110 и Pandect X-3150, но в ней использована обновленная (более современная) элементная база и новый радиотракт с алгоритмической модуляцией LoRa. Кроме того, встроенный Bluetooth-интерфейс поддерживает большую часть протоколов и функций, совместимых с протоколом Bluetooth 5.0, и весь набор обновленных периферийных Bluetooth-устройств нашей компании.
Энергопотребление новинки снижено на 15% по сравнению с предыдущими системами линейки. Кроме того, значительно изменена GSM-антенна, что улучшит качество связи, особенно в условиях удаленности от базовых станций GSM-операторов.
Главной особенностью системы является ее повышенная дальность диалоговой связи с брелоком. В комплект системы вошел наш дальнобойный брелок D-022, который использует алгоритмическую модуляцию LoRa в радиодипазоне 868MHz. В брелоке встроен LiPo-аккумулятор с возможностью зарядки через micro-USB разъем. Емкости этого аккумулятора достаточно для полноценной работы в течение месяца и даже более. А когда разряд приблизится к критической отметке в 20%, брелок автоматически переходит в режим энергосбережения (выключается постоянный прием тревожных извещений, но оставляя владельцу возможность отправки команд), позволяя владельцу еще десятки раз им воспользоваться через процедуру включения до возможности подключить его к зарядному устройству. Время, достаточное для 100% зарядки – всего 30 минут.
Также в комплектацию системы входит релейный модуль RMD-5M, Bluetooth-радиореле скрытой блокировки двигателя BT-101 и блютус-радиосирена PS-331BT, обеспечивающая весь набор подкапотных коммутаций, исключающих протягивание проводов из салона автомобиля.
Продукт оптимизирован для применения в условиях низких температур до -55 градусов, без потери качества связи как GSM-радиотракта, так и улучшенного LoRa-радиоканала, который сегодня вряд ли имеет близких конкурентов по реальной дальности диалоговой связи, как в условиях городских помех, так и за городом.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ













КОМПЛЕКТАЦИЯ
- Основной блок X-3190 – 1 шт.
- Брелок LCD D022 v3 black карабин – 1 шт.
- Радио реле BTR-101 – 1 шт.
- Брелок BT-760 black – 1 шт.
- ЗИП крепежа X-3110/3150 – 1 шт.
- Кнопка BS2 – 1 шт.
- Кабель DX90 v2 IMM – 1 шт.
- Кабель аналогового термодатчика L3000 v2 – 1 шт.
- Релейный модуль автозапуска RMD-5M – 1 шт.
- Сирена Пьезоэлектрическая Pandora PS-331BT – 1 шт.
- Печатная продукция
- Упаковка
ИНСТРУКЦИИ, ПРОШИВКИ И РУКОВОДСТВА ДЛЯ
- LOADER.ALARMTRADE.RU – таблица статусов и команд
- ИЗМЕНЕНИЯ В ПРОШИВКАХ – скачать, от 13.11.2019
ОСНОВНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ БАЗОВОГО БЛОКА
- ПО блока X-3190 (файл .pld), версия 1.33 от 13.11.2019, скачать (*.zip, 0.8 MB)
- ПО блока X-3190 (файл .pld), версия 1.32 от 01.11.2019, скачать (*.zip, 0.8 MB)
- ПО блока X-3190 (файл .pld), версия 1.27 от 15.10.2019, скачать (*.zip, 0.8 MB)
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BLUETOOTH-МОДЕМА (BLE 4.2)
Перед обновлением ПО Bluetooth-модема необходимо загрузить текущее основное ПО базового блока!
- ПO Bluetooth-модема (файл .enc), версия 2.22 от 25.11.2019, скачать (*.zip, 0.1 MB)
- ПO Bluetooth-модема (файл .enc), версия 2.21 от 01.08.2019, скачать (*.zip, 0.1 MB)
- ПO Bluetooth-модема (файл .enc), версия 2.20 от 20.06.2019, скачать (*.zip, 0.1 MB)
- Изменения в прошивках Bluetooth модема от 01.08.2019, скачать (*.txt, 0.02 MB)
Внимание! Системы выпущенные до 25.05.2017 обновляются только через интернет-загрузчик в мобильном приложении.
РУКОВОДСТВА
- Руководство по эксплуатации, скачать (*.pdf, 1,5 MB)
- Схема подключения, скачать (*.pdf, 0,4 MB)
- Схема подключения обхода штатного иммобилайзера с применением IMMO-KEY порта, скачать (*.pdf, 0,4 MB)
- Калибровка уровня топлива при помощи управления по телефону (Организация контроля уровня топлива аналоговым подключением), открыть pdf 0,12 MB.
